17 июня 2025

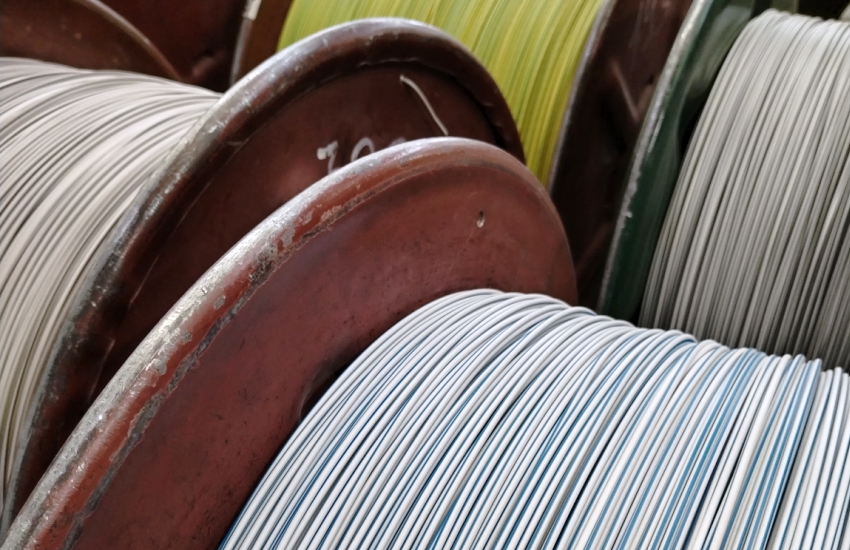

Изоляция кабельных жил - важный аспект при проведении электромонтажных работ, расцветка изоляции важна в определении функционального назначения каждой жилы. Согласно требованиям ГОСТ 31996-2012, изоляция отдельных жил должна иметь характерную расцветку, которая обеспечивает безопасность и удобство при монтаже и эксплуатации. Цвет изоляции жил многожильных кабелей должен соответствовать указанному в таблице 1.
Таблица 1.
Изоляция нулевой жилы (N) должна быть синего цвета, и расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Отдельно стоит отметить изоляцию жилы заземления (PE), которая должна иметь двухцветную расцветку - зелено-желтый цвет. При этом один из цветов должен покрывать от 30% до 70% поверхности изоляции, а другой - оставшуюся часть.
Эти требования помогают обеспечить удобство и безопасность при монтаже и последующей эксплуатации электрооборудования, а также способствуют уменьшению риска ошибок и повреждения оборудования.
Таблица 1.
| Число жил в кабеле, шт. | Цвет изоляции жилы | ||||
| Порядковый номер жилы | |||||
| 1 | 2 | 3 | 4 | 5 | |
| 2 | Серый* | Синий | - | - | - |
|
3 |
Серый* | Коричневый | Чёрный | - | - |
| Серый* | Синий | Зеленый-желтый | - | - | |
| 4 | Серый* | Коричневый | Чёрный | Синий | - |
| Серый* | Коричневый | Чёрный | Зеленый-желтый** | - | |
| 5 | Серый* | Коричневый | Чёрный | Синий | Зеленый-желтый |
|
* Или натуральный. * По согласованию с заказчиком. |
|||||
Изоляция нулевой жилы (N) должна быть синего цвета, и расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Отдельно стоит отметить изоляцию жилы заземления (PE), которая должна иметь двухцветную расцветку - зелено-желтый цвет. При этом один из цветов должен покрывать от 30% до 70% поверхности изоляции, а другой - оставшуюся часть.
Эти требования помогают обеспечить удобство и безопасность при монтаже и последующей эксплуатации электрооборудования, а также способствуют уменьшению риска ошибок и повреждения оборудования.
